91视频网站免费_91视频APP污_亚洲91视频_91视频成人网站

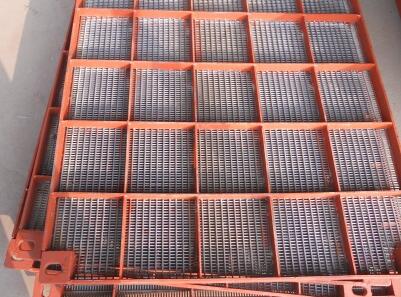

　　如何解決條縫篩網(wǎng)表面出現(xiàn)氣孔的問題?

　　條縫篩網(wǎng)球狀氣孔多半是產(chǎn)生在焊縫的中部,產(chǎn)生的原因是因?yàn)楹附与娏鬟^大;電弧過長;運(yùn)棒速度太快;熔接部位不潔凈;焊條受潮等。上述造成氣孔原因如進(jìn)行適當(dāng)調(diào)整和注意焊接工藝及操作方法，就可以得到解決。因而在上述的情況下很容易產(chǎn)生縱向的長裂縫。解決辦法：在對不銹鋼電焊網(wǎng)進(jìn)行焊接時(shí)采用合理的焊接次序或者在可能的情況下工件預(yù)熱，減低結(jié)構(gòu)的剛性。特厚板和剛性很大的結(jié)構(gòu)應(yīng)采用低氫焊條使用合適的電流和焊速。

　　條縫篩網(wǎng)如果發(fā)現(xiàn)上面有氣孔,產(chǎn)生表面氣孔的原因是由于不銹鋼含C、S、Si量高容易出現(xiàn)氣孔。其解決辦法或是更換不銹鋼材料，或是采用低氫渣系的焊條。焊接部位不潔凈也容易產(chǎn)生氣孔。因此焊接部位要求在焊接前清除油污，鐵銹等臟物。礦篩網(wǎng)使用低氫焊條焊接時(shí)要求更為嚴(yán)格。焊接電流過大。使焊條后半部藥皮變紅，也容易產(chǎn)生氣孔。因此要求采取適宜的焊接規(guī)范。焊接電流最大限度以焊條尾部不紅為宜。低氫焊條容易吸潮，因此在使用前均需在350℃的溫度下烘烤1小時(shí)左右。否則也容易出現(xiàn)氣孔。

　　條縫篩網(wǎng)焊波接頭氣孔：使用低氫焊條往往容易在焊縫接頭處出現(xiàn)表面和內(nèi)部氣孔，其解決辦法：焊波接頭時(shí)，應(yīng)在焊縫的前進(jìn)方向距弧坑9～10mm處開始引弧，電弧燃燒后，先作反向運(yùn)棒返向弧坑位置，作充分熔化再前進(jìn)，或是在焊縫處引弧就可以避免這種類型的氣孔產(chǎn)生。

　　以上就是條縫網(wǎng)的相關(guān)內(nèi)容，希望能夠?qū)Υ蠹矣兴鶐椭?/p>
